드론 하네스 RFQ에서 먼저 닫아야 할 제조 기준
드론 케이블 하네스는 UAV 내부에서 전력, 제어, 센서, 통신 신호를 연결하는 맞춤형 wire harness입니다. 공개 자료에서 무인 항공기 개요는 원격 또는 자율 운항 항공 시스템으로 설명되며, 실제 제조에서는 기체 중량과 진동 조건이 케이블 선택을 크게 좌우합니다. WIRINGO는 20년 이상의 하네스 제조 경험을 바탕으로 1pcs 샘플부터 반복 양산까지 승인 BOM, tester program, lot label을 같은 revision으로 관리합니다.
CAN bus 케이블은 드론 내부 노드 사이에서 차동 통신을 전달하는 twisted pair 기반 인터커넥트입니다. 공개 CAN bus 개요에서도 bus topology와 노드 연결이 핵심으로 설명되므로, WIRINGO는 branch 길이, pair untwist, shield continuity, 커넥터 방향을 검사 항목으로 분리합니다. 단순 도통만 통과한 케이블은 비행 중 진동과 모터 노이즈 조건에서 간헐 오류를 만들 수 있습니다.
IPC-A-620은 케이블 및 와이어 하네스 조립 품질을 판단할 때 자주 참조되는 workmanship 기준입니다. WIRINGO는 IPC 전자 제조 표준 개요처럼 공개적으로 설명되는 전자 제조 표준 관점을 참고하되, 고객 도면, 전류, 기체 routing, 검사 전압을 우선 기준으로 삼습니다. ISO 9001, IATF 16949식 변경 관리, ISO 13485 기반 추적 관리 경험도 승인 샘플과 반복 생산 문서화에 적용합니다.
드론 케이블 하네스 제조 역량
WIRINGO는 UAV 개발팀이 실제로 겪는 중량, 진동, EMI, 커넥터 혼입, 빠른 설계 변경 문제를 제조 문서와 검사 기준으로 줄입니다.
UAV 플랫폼별 경량 하네스 설계 검토
드론 케이블 하네스는 멀티로터, 고정익 UAV, VTOL, 산업용 점검 드론처럼 제한된 공간과 중량 예산 안에서 전력선과 신호선을 안정적으로 연결해야 합니다. WIRINGO는 branch 길이, 커넥터 출구 방향, service loop, 케이블 고정점을 RFQ 단계에서 확인해...
배터리, ESC, 전원 분배 리드 대응
배터리 팩, ESC, 전원 분배 유닛, 보조 전원 모듈 사이에는 전류와 발열을 고려한 wire gauge, 단자 구조, 열수축 보강이 필요합니다. WIRINGO는 저전압 보조 회로와 고전류 리드를 다른 검사 recipe로 관리하고, 필요 시 절연 저항과 Hi-Pot 조건을 고객...
GNSS, 카메라, 안테나, CAN bus 인터커넥트
자율 비행 장비는 GNSS, RTK, 카메라, LiDAR, 원격 측정 모듈, CAN bus 노드가 함께 들어가므로 노이즈와 커넥터 방향 관리가 중요합니다. twisted pair, shielded cable, micro coaxial cable, MMCX 또는 SMA 피그테일을...
차폐, 스트레인 릴리프, 진동 대응
프로펠러, 모터, ESC 주변은 EMI와 진동이 동시에 발생합니다. WIRINGO는 foil, braid, drain wire, shield continuity 검사, adhesive heat shrink, braid sleeve, local strain relief를 조합해...
승인 BOM과 변경 이력 관리
드론 개발은 배터리 위치, 페이로드, 센서 모듈 변경이 잦습니다. WIRINGO는 connector housing, terminal, wire, label, sleeve, test program을 승인 BOM으로 묶고, 샘플 단계에서 확정한 기준을 파일럿 런과 반복 양산으로...

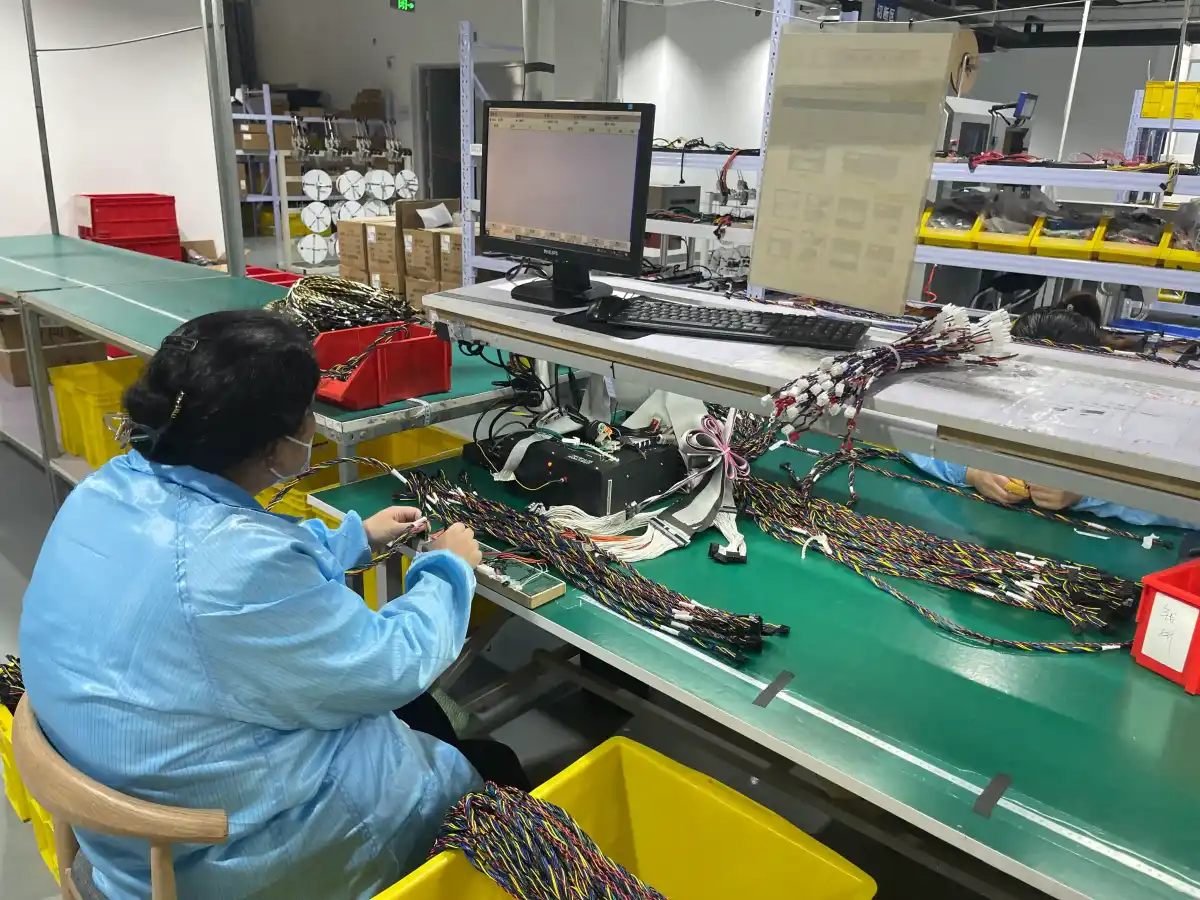

100% 전기 검사와 포장 식별
모든 드론 케이블 하네스는 pin map, continuity, short/open 검사를 기본으로 진행합니다. CAN bus, 차폐 케이블, RF 피그테일, 배터리 리드는 shield continuity, polarity, 길이, 라벨, 포장 방향까지 검사 항목에 넣어 조립...
커넥터 백아웃 검사 기준
드론 하네스와 산업 로봇 하네스는 모두 작은 커넥터, 반복 진동, 신호선 back-out 리스크를 공유합니다. WIRINGO는 이동 장비 하네스에서 쓰는 아래 검사 숫자를 UAV 커넥터 검사 기준을 세울 때도 같은 방식으로 적용합니다.
- 작은 이동 장비 하네스에서는 32회로 구조처럼 회로 수가 늘어날수록 terminal lance 미체결과 TPA 반잠김을 별도 검사 항목으로 둡니다.
- 5회 반복 체결 뒤 0.35mm² 신호선 2개가 하우징 뒤쪽으로 0.8~1.2mm 밀려났습니다.
- rear pull check 100%, TPA close force 확인, 첫 lot 80세트 terminal position 사진 기록을 추가한 뒤 백아웃 0건으로 닫았습니다.
기술 사양과 생산 범위
드론 하네스 사양은 커넥터 이름보다 사용 위치와 검사 기준으로 정의해야 합니다. 배터리 리드, CAN bus, GNSS 피그테일, 카메라 케이블은 같은 기체 안에 있어도 전류, 차폐, 굽힘, 포장 식별 기준이 서로 다릅니다.
| 대표 적용 | 멀티로터, 고정익 UAV, VTOL, 산업 점검 드론, 농업 드론, 매핑 드론 |
|---|---|
| 주요 회로 | flight controller, ESC, battery lead, GNSS/RTK, camera, gimbal, CAN bus, telemetry |
| 커넥터 예시 | JST, Molex, TE Connectivity, Hirose, Amphenol, MMCX, SMA, XT 계열, sealed connector |
| 전선 및 케이블 | AWG 30 ~ AWG 8, twisted pair, shielded cable, micro coax, silicone wire, FFC/FPC cable |
| 보호 구조 | adhesive heat shrink, braid sleeve, spiral wrap, lightweight strain relief, overmold 검토 |
| 검사 항목 | 100% pin map, continuity, short/open, polarity, label, optional IR/Hi-Pot/shield continuity |
| 생산 형태 | 1pcs 시제품, 20~100pcs 파일럿 런, 반복 양산, 서비스 파트 |
| 문서 관리 | 승인 BOM, wiring table, tester program, lot label, revision history, 검사 기록 |
케이블 구조 선택 기준
모든 드론 케이블에 가장 가벼운 구조를 쓰면 좋지만, 모터 주변 노이즈, 외부 노출, 반복 움직임이 있는 위치에서는 보호 구조가 비행 안정성과 서비스 비용을 결정합니다. 아래 표는 RFQ 단계에서 자주 쓰는 판단 기준입니다.
| 사용 위치 | 권장 구조 | 장점 | 검토 포인트 |
|---|---|---|---|
| 고정 배선 신호선 | 얇은 discrete wire harness | 가볍고 수리 쉬움 | branch strain relief와 connector lock을 먼저 확인 |
| 카메라/짐벌 이동부 | FFC/FPC cable 또는 micro coax | 좁은 공간과 반복 움직임에 유리 | 굽힘 반경, clamp 위치, 삽입 방향을 샘플로 승인 |
| 모터 주변 통신선 | shielded twisted pair | ESC 노이즈에 대한 여유 확보 | shield continuity와 접지 방식을 검사 기준에 포함 |
| 외부 노출 모듈 | sealed connector + adhesive heat shrink | 비와 분진 유입 리스크 저감 | IP67 요구와 실제 배수 경로를 분리 검토 |
WIRINGO는 일반적으로 샘플 단계에서 가장 가벼운 후보와 더 강한 보호 후보를 함께 비교합니다. 예를 들어 짐벌 케이블은 가벼운 FFC/FPC cable이 유리할 수 있지만, 외부 노출 센서 케이블은 sealed connector와 adhesive heat shrink가 현장 교체 비용을 낮출 수 있습니다.
제조 프로세스
RFQ 검토부터 반복 양산까지 같은 기준으로 이어지도록, WIRINGO는 샘플에서 결정한 길이, 종단, 검사, 포장 조건을 작업 문서에 연결합니다.
비행 플랫폼과 인터페이스 정리
먼저 기체 종류, 배터리 전압, ESC 수량, flight controller 위치, GNSS/RTK 모듈, 페이로드, 카메라, service replacement 조건을 정리합니다. 드론 하네스는 길이 10mm 차이도 조립성과 무게 중심에 영향을 줄 수 있어 3D routing...
커넥터, 전선, 차폐 구조 선정
전류, 신호 민감도, 굽힘 반경, 모터와의 거리, 방수 요구를 기준으로 커넥터와 케이블 구조를 결정합니다. 같은 6핀 커넥터라도 wire range, terminal locking, mating height가 다르므로 housing P/N과 terminal P/N을 분리해 승인...
시제품 제작과 장착성 확인
1pcs 또는 소량 샘플 단계에서는 전체 길이, branch 위치, 커넥터 방향, 라벨 위치, cable tie point를 실제 기체에 맞춰 확인합니다. WIRINGO는 샘플에서 발견된 routing 변경을 wiring table과 tester program에 반영해 파일럿...
파일럿 런과 검사 기준 고정
20~100pcs 파일럿 런은 양산성 확인 단계입니다. 작업자는 crimp height, terminal seating, shield 처리, heat shrink 길이, label 방향을 사진 기준으로 확인하고, 품질팀은 100% pin map 검사와 optional shield...
반복 양산과 변경 관리
양산에서는 승인 BOM, 작업 지시서, 검사 프로그램, 포장 라벨을 같은 revision으로 관리합니다. 센서, 카메라, 배터리 팩 변경으로 케이블이 바뀌면 ECN 기준으로 고객 승인과 재검사를 진행해 혼입과 구버전 출하를 방지합니다.
출하 포장과 서비스 파트 운영
드론 하네스는 작고 비슷한 커넥터가 많아 포장 식별이 중요합니다. WIRINGO는 고객 PN, revision, 회로명, lot, 검사 상태를 라벨에 반영하고, service part는 현장 교체 순서에 맞춰 개별 포장 또는 키트 포장으로 출하할 수 있습니다.
적용 분야
드론 케이블 하네스는 단일 제품명이 아니라 기체 내부의 여러 서브어셈블리를 묶는 제조 패키지입니다. WIRINGO는 전력 리드, 센서 하네스, RF 피그테일, CAN bus 케이블을 한 프로젝트 기준으로 검토할 수 있습니다.
비행 제어기 및 센서 허브
flight controller, IMU, GNSS, RTK, barometer, telemetry module을 연결하는 저전압 신호 하네스입니다. 커넥터 방향과 라벨 위치가 조립 시간을 좌우합니다.
배터리와 ESC 전원 리드
배터리 팩, ESC, 전원 분배 유닛 사이의 전력 리드는 wire gauge, terminal crimp, 열수축 보강, 극성 검사 기준을 분리해 관리해야 합니다.
카메라, 짐벌, 페이로드 케이블
카메라와 짐벌 케이블은 반복 움직임, 좁은 routing, 신호 민감도가 겹치므로 유연 케이블과 local strain relief 선택이 중요합니다.
CAN bus와 원격 측정 링크
드론 내부 CAN bus 또는 telemetry cable은 twisted pair, shield, branch 길이, connector lock을 함께 관리해야 간헐 통신 오류를 줄일 수 있습니다.
적용 범위와 제외 범위
WIRINGO의 드론 케이블 하네스 서비스는 케이블 절단, 크림핑, 커넥터 삽입, 차폐 종단, 열수축, 라벨링, 100% 전기 검사, 포장 식별을 포함합니다. 항공기 인증 자체, 비행 소프트웨어, 배터리 셀 설계, 완성 드론 조립은 범위 밖입니다. 다만 box build 내부 배선이나 페이로드 케이블 키트처럼 하네스와 직접 연결되는 서브어셈블리는 별도 범위로 검토할 수 있습니다.
가격은 커넥터 조달성, 전선 종류, 차폐 구조, 하네스 회로 수, 검사 지그 필요 여부, 주문 수량에 따라 달라집니다. 시제품은 1pcs부터 검토 가능하지만, 특수 커넥터는 제조사 MOQ와 리드타임이 전체 일정에 더 큰 영향을 줄 수 있습니다.
